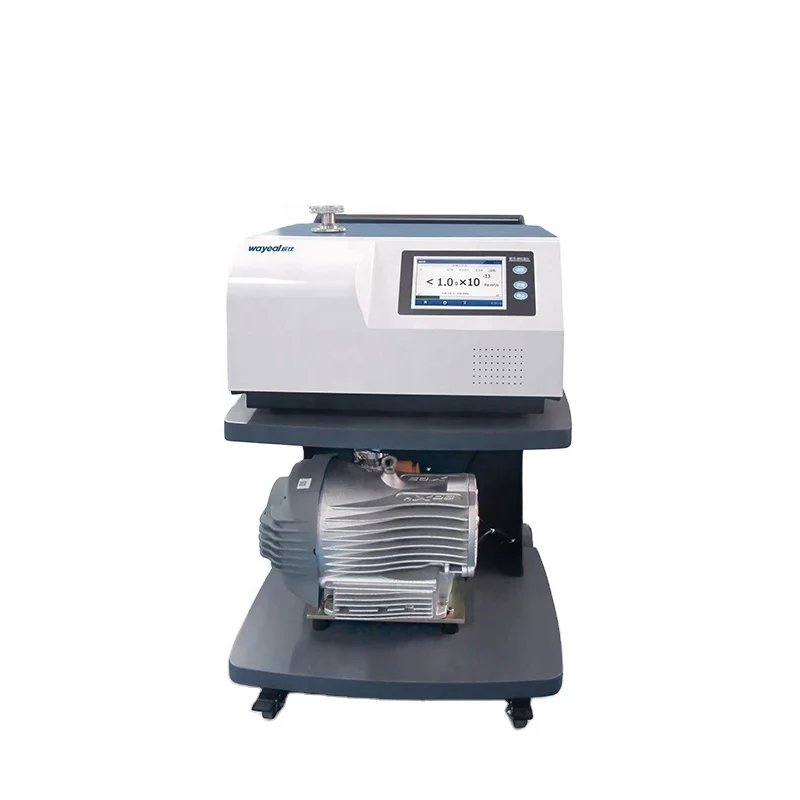

Detektor Kebocoran Helium Pompa Kering untuk Deteksi Kebocoran Wafer SFJ-231D
Parameter Teknis Detektor Kebocoran Helium SFJ-231D
| Nama Produk |
Detektor kebocoran helium SFJ-231D |
| Laju kebocoran minimum yang dapat dideteksi (Pa·m³/s)/ mode vakum |
5.0*10-13 Pa·m3/s |
| Laju kebocoran minimum yang dapat dideteksi (Pa·m³/s)/ mode sniffer |
5.0*10-9 Pa·m3/s |
| Tekanan deteksi kebocoran maksimum yang diizinkan (Pa) |
1500 |
| Waktu respons |
<1s |
| Waktu startup |
≤2min |
| Kualitas yang dapat dideteksi |
2, 3,4(H2 ,He3, He4) |
| Antarmuka manusia-mesin |
Layar sentuh LCD warna 7" |
| Sumber ion |
2 buah, yttrium oksida berlapis iridium, pengalihan otomatis |
| Antarmuka I/O Input/output |
8 input dan 8 output |
| Antarmuka komunikasi |
RS232/485, USB*2 |
| Antarmuka MES |
standar |
| Port Deteksi Kebocoran |
DN25KF |
| Catu Daya |
AC220V, 50Hz/60Hz |
| Suhu pengoperasian |
0~40°C |
| Bahasa |
Inggris |
| Tampilan laju kebocoran |
Gambar, bagan batang, bagan kurva |
| Dimensi |
645*678*965mm |
Aplikasi Detektor Kebocoran Helium SFJ-231D untuk Wafer
Dalam teknologi deteksi kebocoran spektrometri massa helium, penerapan pompa kering (pompa vakum kering bebas oli) terutama bergantung pada kondisi kerja peralatan yang akan diperiksa, persyaratan kebersihan, dan persyaratan teknis detektor kebocoran spektrometri massa helium (misalnya Wayeal SFJ-231D).
Metode Deteksi: Metode Helium Semprot Vakum (Mode Sensitivitas Tinggi)
1: Evakuasi Sistem dan Kalibrasi Garis Dasar
Evakuasi ke tekanan dasar: Ruang etsa: ≤0.1Pa (kombinasi pompa kering + pompa molekuler); Ruang CVD/PVD: ≤10⁻³ Pa (persyaratan yang lebih tinggi untuk peralatan pelapis).
Kalibrasi detektor kebocoran: Gunakan referensi kebocoran standar (misalnya, 1×10⁻⁷ Pa·m³;/s) untuk mengkalibrasi SFJ-231D dan memverifikasi linearitas respons instrumen.
Langkah 2: Deteksi Semprotan Helium
Area deteksi: Alur O-ring, lubang baut, segel logam VCR/VCO, sambungan las, Isolator Keramik, paking tembaga, Koneksi bellow.
Operasi semprotan helium:
Gunakan pistol semprot helium genggam (dengan nosel penyetelan halus 0,1 mm) pada jarak 3-5mm dari titik deteksi. Bergerak dengan kecepatan 5cm/s, berdiam selama 2-3 detik per titik (waktu respons SFJ-231D <1 detik). Sesuaikan tekanan helium menjadi 0,2-0,3MPa untuk menghindari gangguan aliran udara.
Langkah 3: Penentuan dan Perekaman Titik Kebocoran
Laju kebocoran: Laju kebocoran yang diizinkan untuk peralatan semikonduktor: Biasanya ≤1×10⁻⁹ Pa·m³;/s (per standar SEMI).
Perekaman data: Ketika SFJ-231D menampilkan puncak laju kebocoran, tandai titik kebocoran dengan pena stabilo.
Simpan kurva laju kebocoran dan data lokasi (ekspor melalui USB).
Langkah 4: Inspeksi Ulang dan Verifikasi
Lakukan semprotan helium kedua pada kebocoran yang teridentifikasi untuk mengkonfirmasi pengulangan.
Setelah memperbaiki kebocoran utama, evakuasi kembali ke tekanan dasar dan lakukan inspeksi ulang penuh.
