Peralatan Deteksi Kebocoran Helium 1500Pa untuk Industri Listrik

Peralatan Deteksi Kebocoran Helium Sniffer 1500Pa untuk Industri Tenaga

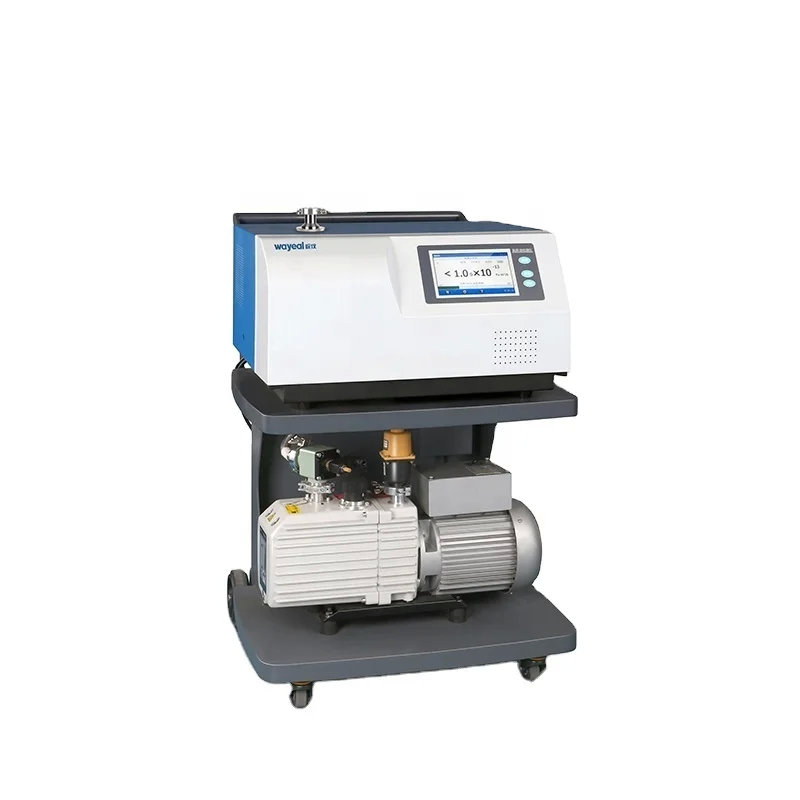

Parameter Teknis Detektor Kebocoran Helium SFJ-231

Penerapan Detektor Kebocoran Spektrometer Massa Helium SFJ-231 pada Peralatan GIS Tegangan Tinggi / Pengujian Kerapatan Gas SF₆ di Industri Tenaga

Deteksi kebocoran spektrometri massa helium adalah metode inti untuk pengujian penyegelan GIS karena ukuran molekul helium (He) yang kecil, permeabilitas tinggi, non-reaktivitas dengan SF₆, dan sensitivitas ultra-tinggi dari detektor kebocoran SFJ-231 (laju kebocoran minimum yang dapat dideteksi: 5.0×10⁻¹³ Pa・m³/s dalam mode vakum). Dengan menggunakan helium sebagai gas penanda, detektor menangkap sinyal helium untuk menemukan kebocoran dan mengukur laju kebocoran.
SFJ-231 mendukung mode vakum (sensitivitas lebih tinggi) dan mode sniffer (nyaman untuk sistem bertekanan, tekanan maksimum yang diizinkan: 1500 Pa). Untuk peralatan GIS, metode sniffer dapat digunakan di bawah ini:

Deteksi Kebocoran Mode Sniffer (Untuk GIS Bertekanan, Kenyamanan di Lokasi)
Aplikasi: GIS Operasional (bertekanan internal dengan SF₆, tetapi tekanan harus ≤1500 Pa; jika lebih tinggi, kurangi tekanan terlebih dahulu).
Prinsip: Suntikkan sejumlah kecil helium (dicampur dengan SF₆, tanpa memengaruhi kinerja isolasi) ke dalam peralatan GIS, gunakan pistol semprot SFJ-231 (terhubung melalui antarmuka I/O) untuk mendekati titik yang mencurigakan, jika ada kebocoran, helium akan bocor bersama dengan SF₆, yang akan ditangkap oleh pistol semprot dan ditransmisikan ke detektor kebocoran untuk mewujudkan deteksi laju kebocoran.
Kesesuaian teknis: Laju kebocoran minimum 5.0×10^-⁹ Pa・m³/s dalam mode sniffer dan waktu respons <1s memungkinkan untuk menemukan kebocoran dengan cepat, yang membuatnya cocok untuk inspeksi di lokasi yang cepat.

Langkah-langkah Deteksi Kebocoran dalam Mode Senapan Hisap (peralatan GIS dengan tekanan)
1. Injeksi Gas Penanda
Suntikkan gas helium ke dalam peralatan GIS: melalui port pengisian peralatan, suntikkan helium murni sesuai dengan 1% hingga 5% dari volume SF₆ (pastikan campuran tersebut seragam, dan biarkan selama lebih dari 30 menit, sehingga gas helium dapat menyebar ke semua ruang).

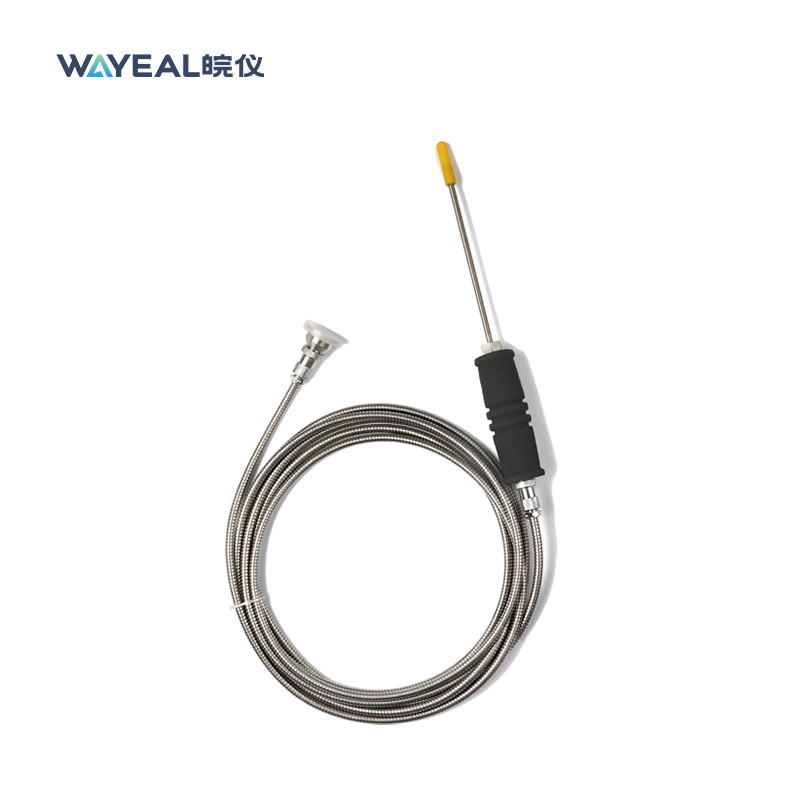

2. Koneksi sniffer dan pengaturan parameter
Hubungkan sniffer ke SFJ-231 melalui konektor I/O (8 input dan 8 output), alihkan ke “Mode Sniffer” di panel sentuh, atur laju aliran sniffer (nilai default, atau sesuaikan sesuai dengan lokasi), dan ambang batas alarm laju kebocoran.
3. Deteksi sniffer
Pegang sniffer di tangan, dekatkan ke titik yang mencurigakan (jarak 1-3mm), gerakkan perlahan (kecepatan ≤5cm/s), pastikan untuk menutupi seluruh permukaan penyegelan.
Jika detektor kebocoran menunjukkan bahwa laju kebocoran melebihi ambang batas (misalnya 5.0×10^-⁹ Pa・m³/s), tandai titik tersebut sebagai titik kebocoran dan catat laju kebocoran dan lokasi.
4. Pengujian kuantitatif
Stabilkan sniffer terhadap titik kebocoran selama 10 detik, ambil laju kebocoran rata-rata sebagai hasil akhir.
