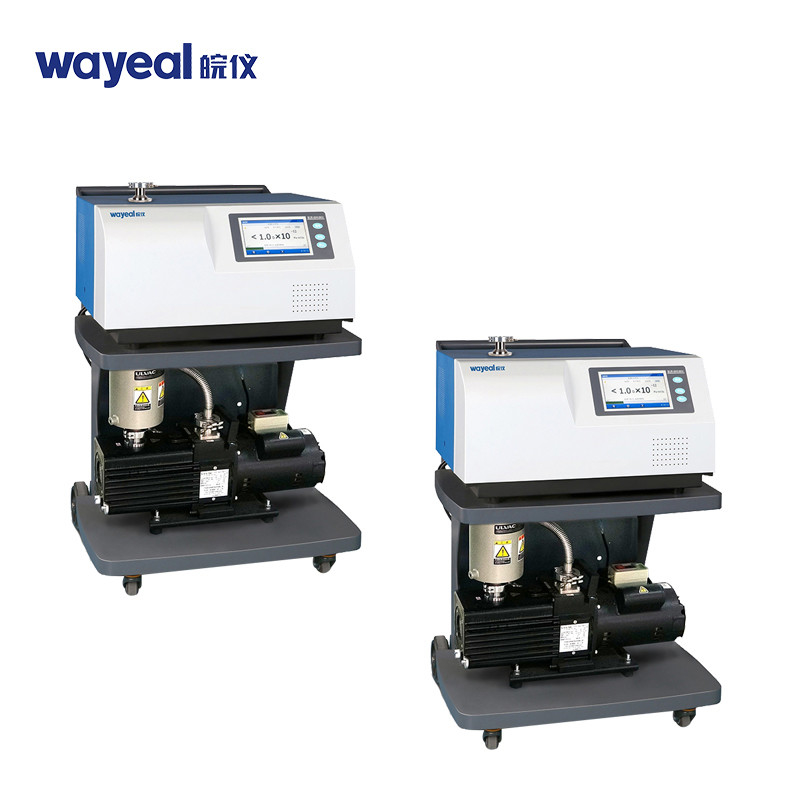

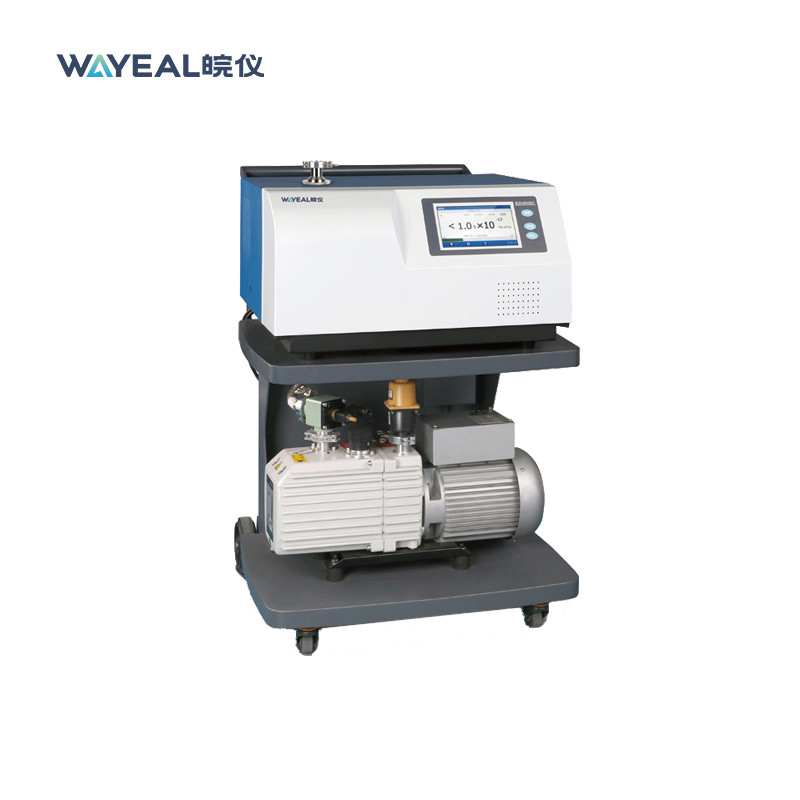

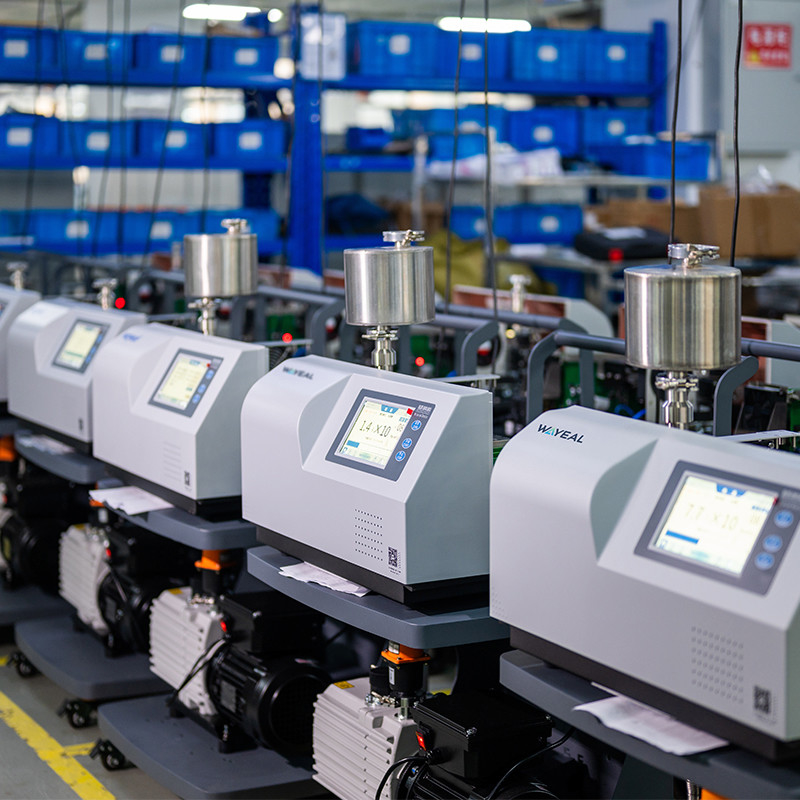

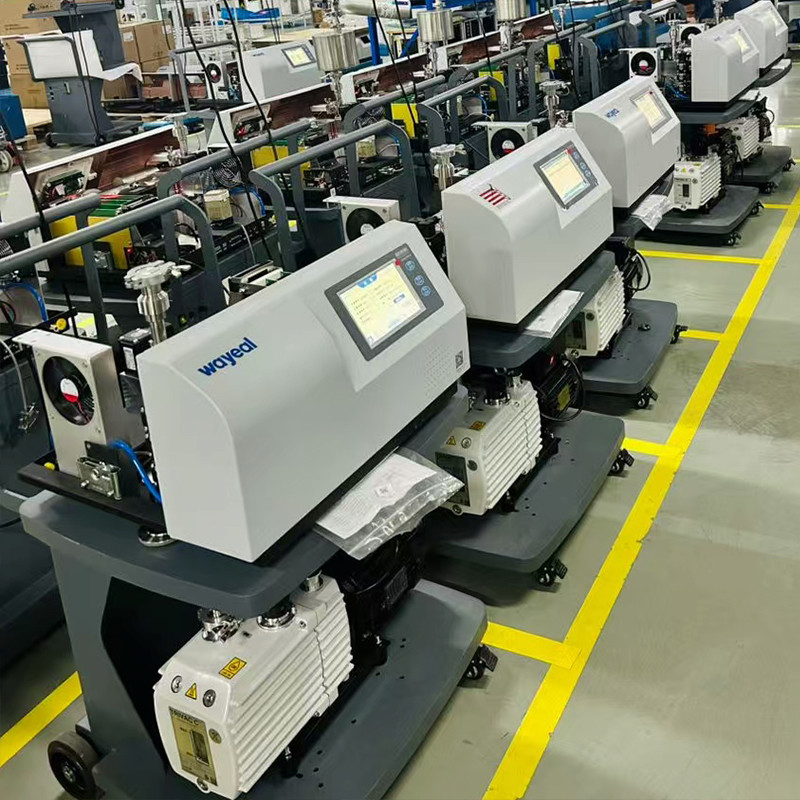

SFJ-231 Peralatan Detektor Kebocoran Spektrometri Massa Helium untuk Deteksi Kebocoran GIS

SFJ-231 Helium Mass Spectrometry Leak Detector Equipment untuk Deteksi Kebocoran GIS

Helium mass spectrometer leak detector adalah instrumen untuk posisi cepat dan pengukuran kuantitatif kebocoran wadah tertutup.

Parameter Detektor Kebocoran Helium SFJ-231

Penerapan Detektor Kebocoran Spektrometer Massa Helium SFJ-231 dalam Peralatan GIS Tegangan Tinggi / Uji Ketat Gas SF6 di Industri Listrik

1. Latar Belakang dan Prinsip
High-voltage Gas Insulated Switchgear (GIS) menggunakan gas SF6 sebagai media isolasi dan penghapus busur. integritas penyegelan langsung mempengaruhi kinerja isolasi, kemampuan penghapus busur,dan keselamatan operasionalKebocoran SF6 dapat menyebabkan penurunan kekuatan isolasi, kegagalan pemadam busur, dan bahkan kerusakan peralatan.
Deteksi kebocoran spektrometri massa helium adalah metode inti untuk tes penyegelan GIS karena ukuran molekul kecil helium (He), permeabilitas tinggi, tidak reaktif dengan SF6,dan sensitivitas yang sangat tinggi dari detektor kebocoran SFJ-231 (tingkat kebocoran minimal yang dapat dideteksiDengan menggunakan helium sebagai gas pelacak, detektor menangkap sinyal helium untuk menemukan kebocoran dan mengukur tingkat kebocoran.
2Metode Deteksi Kebocoran (Berdasarkan Spesifikasi SFJ-231)
Detektor kebocoran helium SFJ-231 mendukung mode vakum (sensitivitas yang lebih tinggi) dan mode sniffer (nyaman untuk sistem bertekanan, tekanan maksimum yang diizinkan: 1500 Pa).
Deteksi kebocoran mode vakum (sensitivitas yang lebih tinggi, membutuhkan GIS evakuasi)
Aplikasi:GIS yang baru dipasang, direnovasi, atau dibongkar (di mana SF6 internal dihapus dan vakum dapat diterapkan).
Prinsipnya:

• Evakuasi ruang GIS ke ≤1 Pa.
• Sambungkan SFJ-231 melalui port vakum DN25KF.
• Semprotkan helium secara eksternal pada titik kebocoran yang dicurigai (misalnya, las, flang).
• Jika ada kebocoran, helium masuk ke ruang dan memicu detektor.
• Keuntungan: Menggunakan sensitivitas SFJ-231 ′s ultra-tinggi (5.0 × 10−13 Pa·m3/s) untuk deteksi kebocoran mikro.

Prosedur modus vakum
Sambungan Jalur Gas:Link GIS chamber → SFJ-231 (DN25KF) → pompa vakum (selang tahan tekanan).
Evakuasi:Pompa ke bawah hingga ≤1 Pa (tekanan yang lebih rendah = sensitivitas yang lebih baik).
Pengaturan deteksi:Setel ke mode vakum, sesuaikan waktu respons (<1 s), ambang alarm (per DL/T 596-2021).
Tes Semprotan Helium:Semprotkan helium (5-10mm dari titik deteksi, tinggal selama 3-5s,dan mengamati sinyal menggunakan waktu respons SFJ-231<1s) di titik yang mencurigakan (dalam urutan penandaan) di bagian luar peralatan GISJika detektor kebocoran menunjukkan peningkatan tiba-tiba dalam tingkat kebocoran (perubahan sinkron angka dan kurva), itu berarti bahwa titik adalah titik kebocoran, dan mencatat nilai tingkat kebocoran.Kemudian pemeriksaan ulang dan konfirmasi.
